آلة الفحص البصري الأوتوماتيكية للصمام CCD

شركة NINGBO LANCEINDUSTRIAL CO.,LIMITED متخصصة في معدات الفحص البصري CCD، وتوفر خدمات فحص خط الإنتاج لمصنعي مكونات التبريد ذات الإنتاج الضخم. تعتبر آلة الفحص البصري الأوتوماتيكية لصمام الخدمة CCD مناسبة لسيناريوهات الإنتاج واسعة النطاق مثل صمامات إغلاق تكييف الهواء، مما يتيح فحص العيوب تلقائيًا.

إرسال استفسار

وصف المنتج

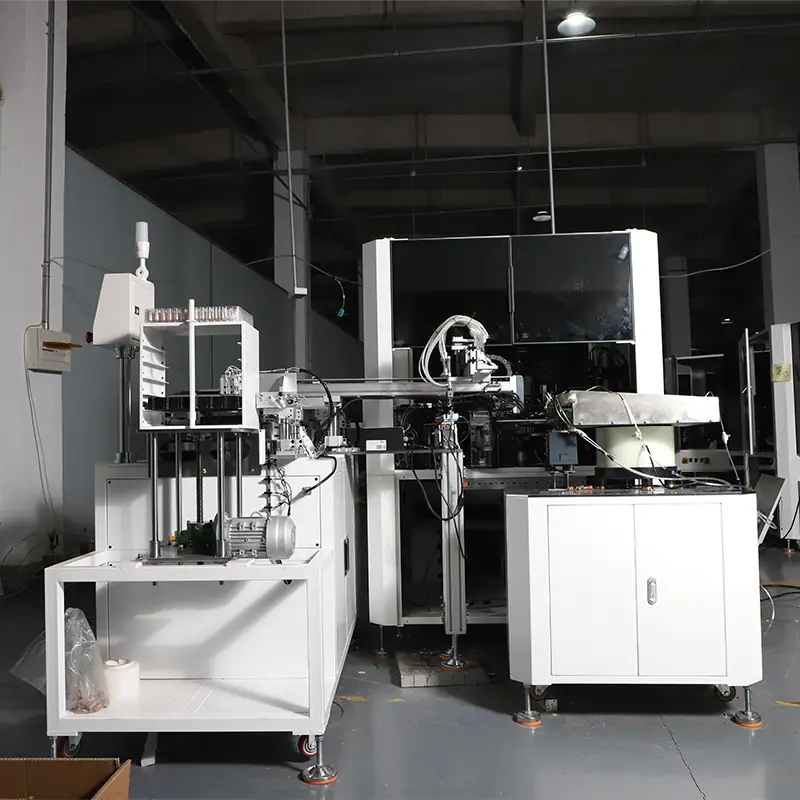

يتم استخدام آلة الفحص البصري التلقائي لصمام الخدمة CCD بشكل أساسي للفحص البصري للعيوب الخارجية في أنواع مختلفة من صمامات البوابة. إنها تعتمد نظام التحكم PLC + بشاشة اللمس ووضع العرض، وتستخدم أجهزة استشعار الرؤية المستوردة للكشف، وتتميز باختبار دوري دوار. إنه سريع وسهل التشغيل، مع درجة عالية من الأتمتة. إنها مناسبة للفحص الخارجي لأنواع متعددة من صمامات البوابة ولها مطالبات تلقائية ووظائف إنذار أثناء التشغيل. منذ استخدامه، فقد أدى إلى تحسين كبير في مستوى التشغيل الآلي وكفاءة الفحص للاختبار الخارجي لصمام البوابة في الصين.

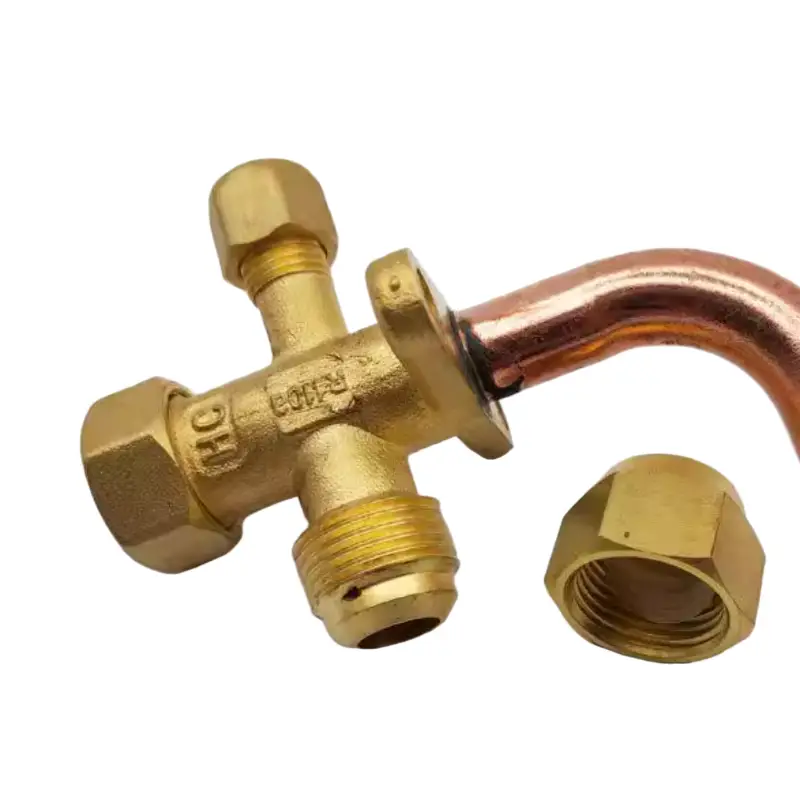

Serve Valve CCD Automatic Visual Inspection Machine

عملية التفتيش والنتائج

بالمقارنة مع الفحص اليدوي التقليدي، فإن آلة الفحص البصري التلقائي لصمام الخدمة CCD توفر كفاءة ودقة أعلى في الفحص، وتقلل من الأخطاء البشرية، ويمكن أن تحل محل الرؤية اليدوية في البيئات الخطرة غير المناسبة للتشغيل اليدوي، وبالتالي تحقيق عمليات إنتاج آلية وذكية. فيرست، يتم وضع صمام الخدمة على منصة الفحص. بعد ذلك، يقوم النظام تلقائيًا بتدوير الصور والتقاطها من زوايا متعددة، بشكل نهائي، وتحليل انحرافات الأبعاد باستخدام الخوارزميات. إذا تجاوز سمك جدار الغلاف أو قطر جذع الصمام النطاق القياسي، فسيحدده النظام على الفور كمنتج معيب ويطلق إنذارًا. بالمقارنة مع الفحص اليدوي التقليدي، فإن هذا النظام يزيد من كفاءة الفحص عدة مرات مع تقليل معدل الحكم الخاطئ.

Serve Valve CCD Automatic Visual Inspection Machine

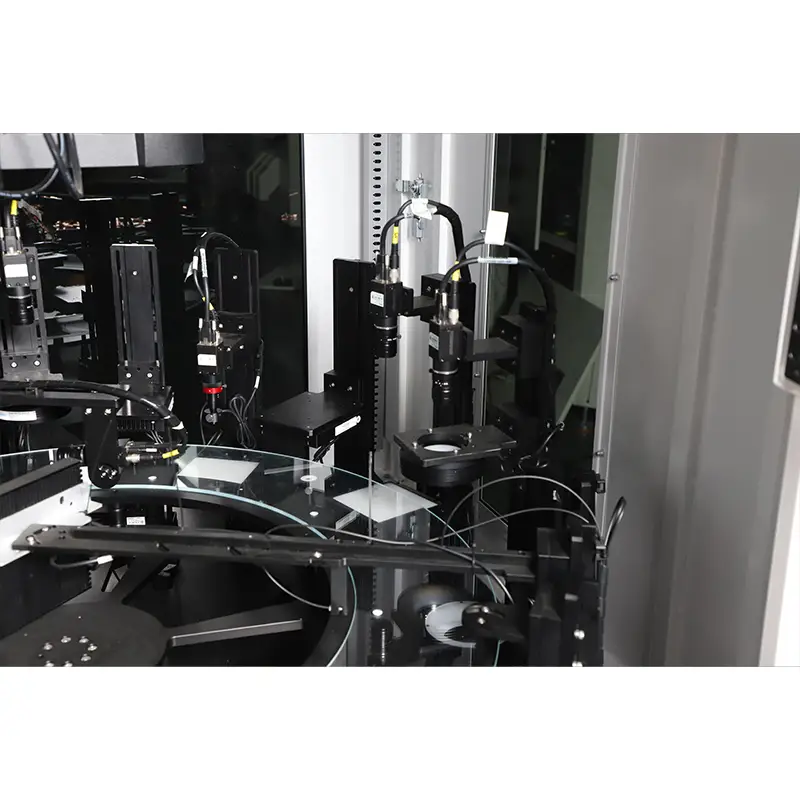

لوحة زجاجية Turntalbe

مرحلة تحليل البيانات

سطح العمل

مرحلة التقاط الصور

مرحلة التغذية

لوحة تهتز

معايير اختبار الأداء

يمكن لآلة الفحص البصري الأوتوماتيكية لصمام الخدمة CCD تحسين مستوى مراقبة الجودة بشكل فعال في عملية إنتاج صمامات البوابة، وتحديد المنتجات غير المؤهلة والقضاء عليها على الفور، وضمان أمن إمدادات السوق.

بنود التفتيش	محتوى التفتيش	معايير المتطلبات الفنية
كشف مصدر الطاقة	مصدر الطاقة الرئيسي	تحقق مما إذا كانت الأسلاك لكل طرف آمنة وما إذا كانت علامات أنبوب أرقام الأسلاك صحيحة.
كشف مصدر الطاقة	دائرة البدء	هل يمكن للآلة أن تبدأ بشكل طبيعي؟
تركيب واختبار الآلة	اختبار ثبات تركيب وسادة القدم بالماكينة	هل منصات القدم مرتفعة ومدعومة على الأرض؟
تركيب واختبار الآلة	اختبار ثبات تركيب وسادة القدم بالماكينة	هل العجلات معلقة في الهواء؟
	سرعة الجري	60-80 في الدقيقة.
أداء	معدل النجاح	معدل النجاح للمنتجات المؤهلة هو 99.0%. ملحوظة: يُسمح بالرفض الكاذب (يتم الحكم على المنتجات المقبولة على أنها منتجات NG)، بمعدل رفض كاذب أقل من 5%، والذي يختلف حسب العيب المحدد.
	عمر الكاميرا	العمر الافتراضي للكاميرا في ظل الاستخدام العادي هو أكثر من عام واحد.
	إحصائيات البيانات	بيانات الكشف الإحصائي في الوقت الحقيقي
	أداء التحكم في المعدات	(1) عندما يكون حجم المنتج أو مظهره NG، يتم تفريغه مباشرة دون إنذار أو إيقاف الجهاز؛ (2) عندما يكون المنتج في وضع NG بشكل مستمر (يمكن ضبط عدد NG المتتالي بواسطة البرنامج)، يحتاج الجهاز إلى التنبيه والتوقف (الضوء الأحمر وصوت التنبيه). (3) إذا كان هناك نقص في المواد لمدة دقيقة واحدة متتالية (الحد الزمني قابل للتعديل) (لا توجد مادة تمر تحت CCD)، فيجب أن يصدر الجهاز إنذارًا ويتوقف (الضوء الأحمر وصوت الإنذار).
