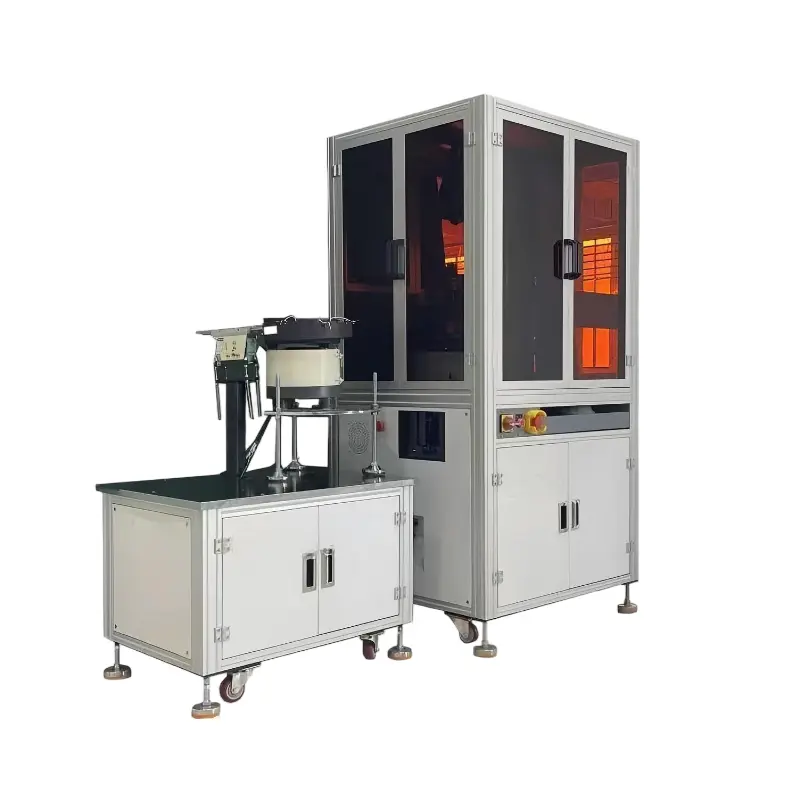

آلة الفحص البصري الأوتوماتيكية CCD المخصصة

تم تصميم آلة الفحص البصري التلقائي CCD المخصصة من LANCE INDUSTRIAL خصيصًا لتلبية متطلبات الفحص الآلي الكامل لمختلف المكونات الدقيقة. إنه أحد المنتجات الأساسية للمصنعين والموردين الصينيين للمشاركة بعمق في مجال الفحص البصري. بفضل تصميم الهيكل المعياري، فهو لا يسهل الصيانة اليومية فحسب، بل خضع أيضًا للتحقق التشغيلي طويل المدى من أجل استقراره. يمكن تخصيصها وتكييفها بالكامل وفقًا لمواصفات الشكل وخصائص المواد ومتطلبات الفحص المحددة لقطع العمل المختلفة.

بالمقارنة مع الفحص اليدوي التقليدي، يمكن لهذا الجهاز التقاط العديد من عيوب المظهر وانحرافات الحجم بدقة، وإكمال فرز المنتجات المؤهلة والمعيبة تلقائيًا. ويساعد ذلك على تحسين اتساق جودة المنتج من المصدر، مما يقلل بشكل فعال من إعادة العمل وخسائر الخردة وشكاوى ما بعد البيع أثناء عملية الإنتاج، ويمكّن المؤسسات من تحقيق مراقبة جودة آلية مستقرة وفعالة ومستدامة، مما يلبي الاحتياجات الأساسية للإنتاج الدقيق في صناعات متعددة.

تتمتع آلة الفحص البصري الأوتوماتيكية CCD المخصصة بدقة كشف قصوى تصل إلى 1 ميكرومتر (0.001 مم). بالنسبة لقطع العمل الحرجة، يمكن تعديلها إلى 0.003 مم وفقًا لمتطلبات الكشف الفعلية، مما يتوافق تمامًا مع معايير الكشف عالية الدقة. فيما يتعلق بكفاءة الكشف، يمكن للمعدات إكمال فحص 200 إلى 400 قطعة عمل في الدقيقة. يمكنه ضبط السرعة بمرونة وفقًا لحجم المنتجات وتعقيدها، مما يحقق التوازن بين دقة الكشف وكفاءة الإنتاج. يصل معدل دقة التعرف على العيوب للمعدات إلى 99.99%، وهو قادر على التعرف بشكل ثابت على العديد من العيوب الشائعة، مما يقلل بشكل كبير من احتمال سوء التقدير والإغفال، ويوفر ضمانًا قويًا لجودة الإنتاج.

المعدات لديها مجموعة واسعة من التطبيقات، ويمكن تكييفها مع قطع العمل المصنوعة من المطاط، والفولاذ المقاوم للصدأ، وسبائك الألومنيوم، والبلاستيك، والزجاج، والمواد المركبة المختلفة، ويمكنها الكشف بدقة عن أنواع العيوب المختلفة مثل انحراف الحجم، والخلط، والتشوه، والأزيزات، والبقع السوداء، والخدوش، والأوساخ، والأجسام الغريبة، وما إلى ذلك. تدعم طريقة التحميل أشكالًا مختلفة مثل أقراص الاهتزاز، وأحزمة النقل، والأذرع الآلية، ويمكن تخصيصها لتناسب خط الإنتاج الخاص بالعميل وفقًا للحالة. يعتمد مصدر الطاقة معيار 220 فولت تيار متردد 50/60 هرتز، متوافق مع بيئات الإنتاج المختلفة في الداخل والخارج، بحجم قياسي 800 مم × 600 مم × 1200 مم، ويمكن تعديله بمرونة وفقًا لقيود الموقع. يزن الجهاز حوالي 150 كجم، مع تقلبات طفيفة اعتمادًا على التكوين المحدد.

مواصفات المنتج

على أساس متطلبات الكشف الشائعة لقطع العمل المختلفة، فإن آلة الفحص البصري الأوتوماتيكية CCD المخصصة يمكنها تحقيق عدد من وظائف الكشف الناضجة والمستقرة. يمكن دمج كل هذه الوظائف وتكوينها بحرية وفقًا للاحتياجات الفعلية للعملاء لتلبية متطلبات الفحص والفرز الكاملة للمؤسسات. للكشف عن سمك وحجم قطع العمل، يعتمد الجهاز تقنية التصوير بالإضاءة الخلفية، والتي تكون دقيقة ومستقرة في القياس؛ وفي المواقف غير الطبيعية التي لا يكون فيها الجزء السفلي مصقولًا، يتم تحقيق تصوير واضح من خلال مصدر الضوء الأمامي في الجزء السفلي لضمان عدم فقدان أي عيوب؛ يمكن تحديد لون السطح غير الطبيعي بدقة في ظل ظروف الإضاءة العادية، والتقاط الاختلافات الدقيقة في اللون بدقة؛ للكشف عن أعمدة الدعم المفقودة أو المشوهة، يتم تحديد الموقع بدقة من خلال مصدر الضوء السفلي، ويمكن التقاط التشوهات الدقيقة لتجنب تدفق المنتجات المعيبة إلى العملية التالية؛ بالنسبة للعيوب مثل الخدوش على السطح العلوي، والبقع السوداء والأوساخ على السطح، والمواد الغريبة المتبقية في الأسفل، يمكن تحديد كل ذلك بدقة من خلال تكوين مصدر الضوء المطابق وتكنولوجيا التصوير، مما يزيل بشكل فعال مخاطر الجودة المختلفة. تم التحقق من جميع وظائف الكشف في خطوط الإنتاج الفعلية وهي متوافقة مع معايير الكشف لمختلف الصناعات.

مهام ومتطلبات التنفيذ

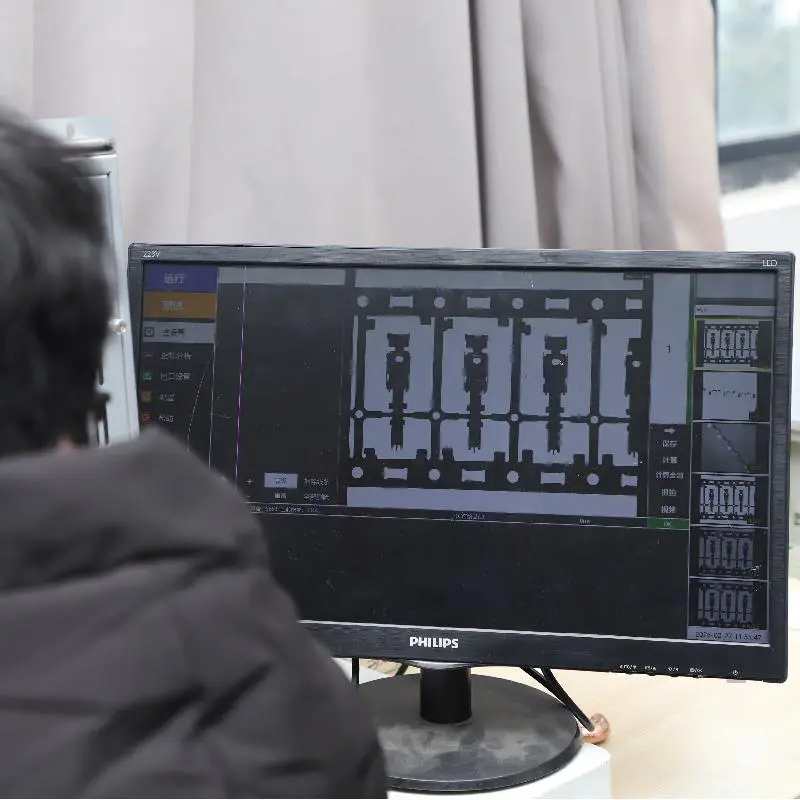

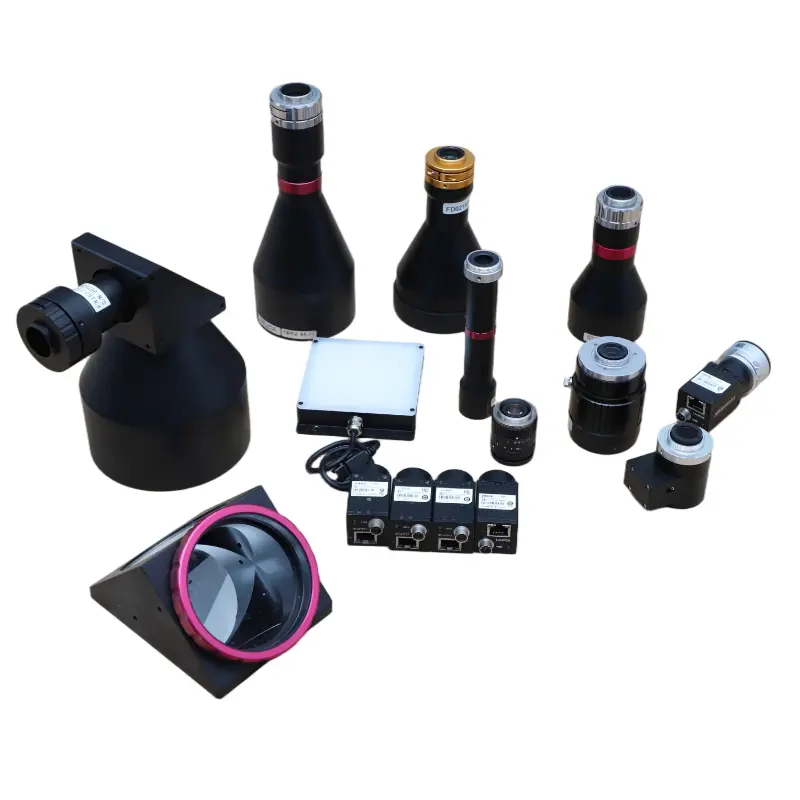

كمصنع محترف لمعدات الفحص البصري في الصين، تتحكم LANCE INDUSTRIAL بشكل صارم في جودة تكوين المعدات والتكوين الأساسي. إنها تختار مكونات عالية الجودة لضمان التشغيل المستقر للمعدات على المدى الطويل، مما يدل على القوة المهنية للشركة المصنعة. تم تجهيز المعدات ببرنامج الفحص البصري الذي تم تطويره بشكل مستقل بواسطة LANCE INDUSTRIAL، والذي يمكن أن يتكيف بشكل مثالي مع متطلبات الفحص المخصصة. مع الكمبيوتر الصناعي المخصص، يمكنه ضمان التشغيل المستقر على المدى الطويل دون حدوث أعطال متكررة. توفر شاشة LCD الصناعية مقاس 22 بوصة من Philips عرضًا واضحًا، مما يسهل على المشغلين مراقبة حالة الفحص. تتميز الكاميرا الصناعية بتصوير واضح وجودة صورة مستقرة. ومن خلال دمجها مع العدسة الصناعية عالية الوضوح التي تتمركز عن بعد، فإنها تضمن تصويرًا عالي الدقة وتوفر دعمًا قويًا لتحديد العيوب. يوفر مصدر الضوء البصري الدائري المخصص إضاءة موحدة، مما يسهل التعرف على العيوب المختلفة. نظام التحكم المطور ذاتيًا سهل التشغيل ويستجيب بسرعة. وبدمجه مع محركات مؤازرة Panasonic ومخفضات السرعة المخصصة، فإنه يضمن التشغيل السلس والدقة الموثوقة والنقل الدائم. تصميم الهيكل العام معقول، مع معدل فشل منخفض وصيانة مريحة، مما يلبي احتياجات الإنتاج المستمر على المدى الطويل للمؤسسات، ويظهر بشكل كامل قوة الإنتاج ومستوى مراقبة الجودة للمصانع الصينية.

تكوين المعدات والآليات الرئيسية

تطبيق المنتج

‌التطبيقات:‌

‌الإلكترونيات‌: افحص مكونات الهاتف المحمول (الموصلات والأزرار) بحثًا عن الخدوش واختلال المحاذاة.

‌السيارات‌: تحقق من وجود خيوط لولبية وأختام مطاطية بحثًا عن أي تسرب أو تشوه تحت الضغط.

‌الأجهزة الطبية‌: ضمان سلامة التغليف المعقم ودقة أبعاد الأدوات الجراحية.

‌السلع الاستهلاكية‌: اكتشاف العيوب السطحية في العلب البلاستيكية أو المثبتات المعدنية للأجهزة.

‌الأجزاء الصناعية‌: فرز دفعات مختلطة من المحامل أو التروس حسب الحجم وتركيب المواد.

إن آلة الفحص البصري الأوتوماتيكية CCD المخصصة لديها تنوع قوي ودرجة كبيرة من التخصيص. يمكن تطبيقه على نطاق واسع في العديد من مجالات التصنيع عالية الدقة. وباعتباره منتجًا أساسيًا للموردين الصينيين، فإنه يوفر حلول فحص الجودة قابلة للتكيف بشكل كبير للعملاء العالميين. في صناعة الإلكترونيات، يمكن استخدامه للكشف عن الخدوش والاختلالات وما إلى ذلك للمكونات الصغيرة مثل موصلات وأزرار الهاتف المحمول، مما يضمن دقة تجميع المكونات الإلكترونية؛ في صناعة السيارات، يمكنه اكتشاف أداء الختم وتشوه المكونات مثل البراغي والأختام المطاطية، مما يلبي معايير الجودة الصارمة لصناعة السيارات؛ في صناعة الأجهزة الطبية، يمكنها تحقيق الكشف الدقيق عن دقة الحجم وسلامة التغليف المعقم للأدوات الجراحية، وتلبية متطلبات الامتثال للصناعة الطبية؛ في صناعة السلع الاستهلاكية، يمكنه فحص عيوب مظهر المنتجات مثل أغلفة الأجهزة المنزلية والمثبتات المعدنية، مما يحسن جودة السلع الاستهلاكية؛ وفي صناعة المكونات الصناعية، يمكنه قياس الأبعاد وفرز المواد المختلطة للمكونات مثل المحامل والتروس والحشيات، مما يضمن استقرار جودة المكونات الصناعية.
